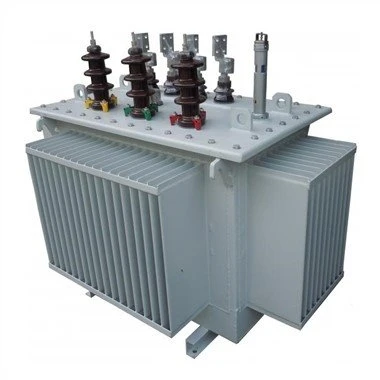

1000KVA 10/0.4KV שנאי כוח שמן

1000KVA 10/0.4KV שנאי כוח שמן



השנאי השקוע בשמן מאמץ ליבת ברזל פצועה תלת מימדית. מכיוון ששלושת עמודי ליבת הברזל שלו מסודרים במשולש שווה צלעות בתלת מימד, הפיתול הדוק, שלושת המעגלים המגנטיים בעלי אותו אורך, ולמעגל המגנטי אין פער אוויר. שטח חתך הרגל הקצר ביותר, קרוב יותר למעגלי, משפר עוד יותר את הביצועים, הפחתת הפסדים, הפחתת רעש, איזון שלושה איברים והפחתת רכיבים הרמוניים שלישיים. אבל בשל מתג ויסות הלחץ שנמצא בתוך מיכל המים. בעת התאמת הלחץ, המגעים של המתג אינם נראים מבחוץ. ישנם שני סוגים של תופעות תגובה: מגע גרוע ומעגל פתוח. אם המגע לא טוב, קל לשרוף את המתג כשהעומס גדול מדי.

שנאים טבולים בשמן הם ציוד חשוב במערכת החשמל, המשמש בעיקר לשינוי מתח והעברת אנרגיה חשמלית. שנאים טבולים בשמן פועלים בעיקר על בסיס העיקרון של אינדוקציה אלקטרומגנטית. מתאים לשינוי רשת חשמל באזורים עירוניים וכפריים, מפעלי תעשייה וכרייה, ומתאים יותר לשנאים משולבים ושנאי תחנות משנה שהותקנו מראש.



2, המבנה ועקרון העבודה של שנאים טבולים בשמן

שנאים טבולים בשמן דומים מבחינה מבנית לשנאים. זהו אחד מסוגי השנאים המסווגים לפי צורת הבידוד של ליבת הברזל. לכן, יש לו תכונות מוכרות של סלילים שקועים בשמן, שיכולים להפחית את מפת החום של הציוד בפנים.

המרכיבים הבסיסיים של סוג טבול שמן מורכבים מליבות מגנטיות, פיתולים ותותבים. הליבה המגנטית מספקת נתיב לשטף מגנטי. הפיתול יוצר שדה מגנטי המורכב מסליל מוליך הכרוך סביב ליבת ברזל ומבודד במחסום קרטון ושכבת מיגון. עובי שכבת הבידוד המתפתלת גדל עם הגדלת המתח. התותב מחבר את מתפתל השנאי לתחנת המשנה.

שנאים מסוג שמן משמשים לחלוקת חשמל או תחנות משנה. הליבה והסלילים שלהם טבולים בשמן, שיכול לקרר ולבודד. שמן מסתובב דרך הצינורות בסליל וסביב הסליל ורכיבי ליבת הברזל באמצעות הסעה. השמן מקורר חיצונית על ידי מיכל הדלק בערכים נמוכים, ועל ידי רדיאטור מקורר אוויר בערכים גבוהים.

3, סוגי שנאים טבולים בשמן

ישנם שני סוגים עיקריים של שנאים טבולים בשמן: שנאי חד פאזי ושנאי תלת פאזי.

א. שנאי טבול בשמן חד פאזי

ב. שנאי טבול בשמן תלת פאזי

4, מטרת שימוש בשנאים שקועים בשמן

ניתן להתקין שנאים מסוג שמן על הקרקע, הבסיס או המוט לשימוש חיצוני. הם מספקים ביצועים יעילים ביישומים שונים, כולל רשתות הולכה והפצה, ייצור אנרגיה מתחדשת ותעשיות קטנות.

לשנאי השמן יש קיבולת עצומה, כך שהוא יחסוך הרבה חשמל, ימזער אובדן אנרגיה, יחסוך באנרגיה ויקטין את עלויות המשתמש. לא רק זה, השמן במכונה יכול גם לקרר את ליבות החוט הפנימיות, ובכך לשפר את העמידות והביצועים החשמליים של ציוד שנאי.

5, אמצעי זהירות לשימוש בשנאים טבולים בשמן

1. שנאים טבולים בשמן משתמשים בשמן לצורך תפעול, כך שאיכות השמן תשפיע משמעותית על אורך חייו ובטיחותו של השנאי.

2. במהלך השימוש, יש צורך בבדיקה ותחזוקה קבועה של מערכת השנאים כדי להבטיח את פעולתה התקינה והבטוחה של המכונה. אחרת, קיים סיכון גבוה לבעיות וסכנה קיצונית.

3. הפסולת הנוצרת מנפט מועדת לזהם את הסביבה ולהשפיע על חייהם של האנשים שמסביב. לכן חשובה גם פינוי הדרגתי של הפסולת



טמפרטורת הפעלה של שנאי שקוע בשמן

כאשר השנאי השקוע בשמן פועל, יש לוודא שטמפרטורת העבודה לא תגרום להידרדרות של שמן השנאי מהר מדי, ובכך להגדיל את עלות התפעול. כאשר טמפרטורת הפעולה של השנאי השקוע בשמן מגיעה ל-85 מעלות צלזיוס, תופעל אזעקה. כאשר הטמפרטורה המקסימלית מגיעה ל-95 מעלות צלזיוס, מתג השנאי יכובה.

לכן, נקבע שטמפרטורת השמן בטמפרטורת העבודה העליונה של שנאים טבולים בשמן אינה יכולה לעלות על 85 מעלות. הקיבולת המדורגת של שנאי מתייחסת להספק המרבי המותר לפעולה רציפה לטווח ארוך כאשר השנאי יכול להשיג יעילות סבירה מבחינה כלכלית וחיי שירות צפויים נורמליים תחת הטמפרטורה הסביבתית שצוינה. הטמפרטורה הסביבתית המצוינת לשנאים היא טמפרטורה מקסימלית של 40 מעלות, טמפרטורה יומית ממוצעת מקסימלית של 30 מעלות, טמפרטורה ממוצעת שנתית מקסימלית של 20 מעלות, טמפרטורה מינימלית של -25 מעלות עבור שנאים חיצוניים, ו-{{6 }} מעלות C עבור שנאים פנימיים.

על פי ניסיון תפעולי ומחקר מיוחד, כאשר טמפרטורת הבידוד של פיתול השנאי היא בטווח של 80-140 מעלות, אובדן חיי הבידוד מוכפל וחיי השירות יורדים בחצי על כל עלייה של 6 מעלות. זהו כלל 6 מעלות C לפעולת שנאי. הטמפרטורה המקסימלית המותרת לפעולה ארוכת טווח של פיתולי שנאי היא טמפרטורת חיי השירות הרגילה, והערך המקסימלי המותר לטמפרטורת נקודה חמה היא הטמפרטורה הבטוחה.

על מנת להשיג את חיי השירות החסכוני ביותר של חומרי בידוד, הם מחולקים לרמות שונות של עמידות בחום כגון Y, A, E, B, F, H, C וכו' על בסיס טמפרטורת העבודה המרבית המותרת שלהם. מצב רגיל. טמפרטורת העבודה המקסימלית המותרת עבור בידוד Class Y היא 90 מעלות, Class A היא 105 מעלות, Class E היא 120 מעלות, Class B היא 130 מעלות, Class F היא 155 מעלות, Class H היא 180 מעלות, ו-Class הוא מעל 180 מעלות.



יציקת תרגום : Transfo H61 20KV 160kVA B2

H61 שנאי 15(20)kV 160kVA B2

שנאי חלוקה תלת פאזי MV / LV עם פיתולי MV ו-LV בהספק נחושת מפותל P=160KVA
- תאימות: תקן NFC 52 100 - 52 112 ו-52 113 או שווה ערך במהות
- קירור טבעי: ONAN
- התאמת מתח MV: על ידי כיבוי פלוס /- 5 אחוז בחמישה (5) מצבים
- סוג: על עמוד H61
- הספק נומינלי: 160KVA
- מתח מדורג ראשוני: 20,000V ± 5 אחוזים
- מתח משני: 410V off-load בין פאזות / 240V בין פאזה לנייטרלי
- תדר: 50Hz
- מתח קצר חשמלי: 4 אחוזים
- אובדן ללא עומס פחות או שווה ל-300W
- אובדן עומס קטן או שווה ל-2000W
- צימוד: Dyn11 עם יציאה ניטראלית
- מעברי MV ו-LV: בפורצלן



תמונת מוצר



סדנת מפעל

אודות החברה

תערוכה

אריזה ומשלוח

שאלות נפוצות

ש 5: האם OEM/ODM זמין?

ת: כן, זה כן! המוצרים שלנו יכולים להיות מותאם אישית. יש לנו צוותי עיצוב ומהנדסים, אנחנו יכולים להתאים אישית מוצרים על פי הציור או הדרישות של הלקוחות.



ש 6: אתה יצרן או חברת סחר?
ת: אנחנו מפעל, כיצרן מקצועי של 100 אחוז עם ניסיון יצרן של 20 שנה, נוכל לייצר מוצרים על פי דרישות הלקוחות ויכולנו גם לשלוט באיכות המוצרים ב-100 אחוז.



ש7: האם ניתן לנהל משא ומתן על המחיר?

ת: כן, המחיר ניתן למשא ומתן. זה יכול להיות שונה על פי הכמות או החבילה שלך



ש8: מה דעתך על בדיקה?

ת: יש לנו את כל מערכת הבדיקה מחומר גלם ועד מוצרי קצה כולל בדיקת עליית טמפרטורה, בדיקת סוג מוליך ריסוס מלח, בדיקת חיים מכנית.



ש9: מה הם תנאי תשלום?

ת: TT, Paypal, ווסטרן יוניון, אבטחת סחר של עליבאבא ו-L/C מקובל. 30 אחוז T/T מראש, יתרה של 70 אחוז לפני המשלוח.



ש10: מה השירות שמציעה החברה?

ת: יש לנו צוות מהנדסים מקצועי שיכול לעצב ולפתח את התבנית כדי להגיע לדרישות שונות של לקוחות.

יש לנו גם את צוות המכירות להציע שירות טוב ממכירה מוקדמת ועד לאחר המכירה.



מוצר זה מותאם בדרך כלל.
אנחנו יצרנים ובעלי מחלקה טכנית מקצועית שיכולה לתכנן ולתת פתרונות בהתאם לצרכי הלקוח.
אנא צור קשר עם אנשי המכירות שלנו כדי לקבל שרטוטי עיצוב

להלן דוגמאות ללקוחות שלנו לעיונך

לקוח אוזבקיסטן

גיליון נתונים N תואר 1-A: שנאי H61 20kV/400V של 100kVA

ייעודים	יחידות	נתונים ספציפיים	נתוני מועמד
יַצרָן		יש לציין
תקן התייחסות		IEC 60076
סוּג		שלב
מס ערך מוסף		הֶרמֵטִי
ביצוע		טרופי
דיאלקטרי		שמן נטול PCB
הַתקָנָה		על עמוד
טמפרטורת סביבה הפעלה	תוֹאַר	45
תדירות דורג	הרץ	50
כוח מדורג	קוו	100
מתח ראשוני מדורג	Kv	20
רמת הבידוד שהוקצה לבית הספר היסודי	Kv	24
מספר השלבים בבית הספר היסודי		03
מתח משני	V	400/230
טווח כוונון מתח בצד M כאשר הוא לא עמוס	אָחוּז	±2.5
צימוד		DYn11
מתח קצר חשמלי	אָחוּז	4 – 4.5
בגודל ניטרלי עבור עומס אחד	אָחוּז	100
הפסדי ואקום מקסימליים	W	230 - 460
הפסדים עקב עומס מקסי	W	1450 - 2350
טמפרטורת שמן מקסימלית במצב יציב	תוֹאַר	55
טמפרטורה מקסימלית של הפיתולים במצב יציב	תוֹאַר	60
חומר מתפתל		נחושת אלקטרוליטית
רמת רעש מקסימלית	דב	52
החזקת תדר תעשייתי של 50 הרץ, דקה אחת	Kv	50 – 70
התנגדות לגלי הלם (1.2/50 מיקרון)	Kv	125 - 170
הִתקָרְרוּת		אונן
לוחית שם		01
חיבור הארקה		01
מידות גובה/רוחב/עומק	מ"מ x מ"מ x מ"מ	1200 X 1270 X 820
מסה כוללת של שנאי כולל שמן	ק"ג	700
מסת שמן	ק"ג	160
צֶבַע
		טרופי ונגד חלודה
	מספר	שכבות
		כּוֹרֵך
		צֶבַע
		יש לספק תוכניות ותרשימים טכניים.





אם צריך פרטים נוספים, אנא אל תהסס לפנות אלינו
