שנאי טבול בנוזל
הביצועים של שנאי הפצה שקועים בשמן אטום לחלוטין מסדרת S9-M, S10-M, S11-M 22kv מסדרה- עומדים בתקני IEC. חוט הליבה עשוי-איכות גבוהה פרוסות סיליקון קרה-מגולגלות עם מבנה חשוף לחלוטין, לא חודר, והסליל עשוי מנחושת נטולת חמצן באיכות גבוהה....
תיאור
שנאי טבול בנוזל
הביצועים של שנאי הפצה שקועים בשמן אטום לחלוטין מסדרת S9-M, S10-M, S11-M 22kv מסדרה- עומדים בתקני IEC. חוט הליבה עשוי-איכות גבוהה-פרוסות סיליקון קרה-מגולגלות עם מבנה חשוף לחלוטין, לא חודר, והסליל עשוי מנחושת איכותית ללא חמצן.
שנאי טבול נוזל תלת-פאזי
שנאים שקועים בשמן מסדרת S13 תואמים לפרמטרים ולדרישות הטכניות של התקנים הלאומיים GB1094-2013 שנאי כוח GB/T6451-2015 שנאי כוח תלת פאזיים שקועים בשמן, ומומלצים כמוצרי הציוד העיקריים לבניית רשתות חשמל עירוניות וכפריות לאומיות. ורפורמה על ידי הנציבות הכלכלית והמסחרית של המדינה.
1, מהו שנאי שקוע בשמן?
שנאי שקוע בשמן, הידוע גם בשם שנאי שקוע בשמן, הוא מכשיר שנאי המשתמש בקירור שמן כדי להפחית את הטמפרטורה של השנאי. בניגוד לשנאים יבשים, הגוף העיקרי של שנאי שקוע בשמן מותקן במיכל שמן פלדה מרותך מלא בשמן בידוד. כאשר שנאי שקוע בשמן פועל, החום מהסליל ומליבת הברזל הופך תחילה לשמן מבודד ולאחר מכן למדיום קירור. על פי הקיבולת, ניתן לחלק אותו לשנאי קירור חופשי שקוע ושנאי קירור אוויר מאולץ.

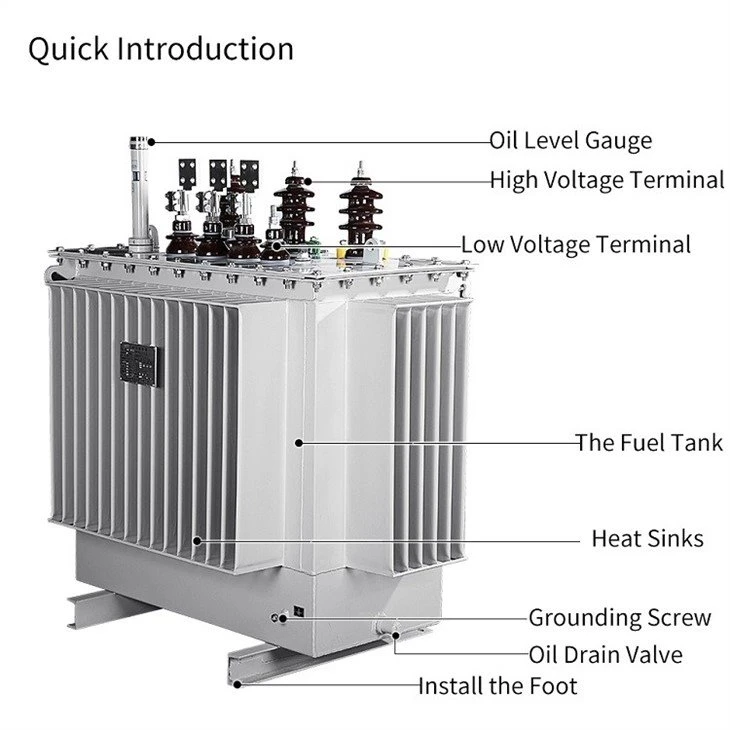

2, המבנה ועקרון העבודה של שנאים טבולים בשמן
שנאים טבולים בשמן דומים מבחינה מבנית לשנאים. זהו אחד מסוגי השנאים המסווגים לפי צורת הבידוד של ליבת הברזל. לכן, יש לו תכונות מוכרות של סלילים שקועים בשמן, שיכולים להפחית את מפת החום של הציוד בפנים.
המרכיבים הבסיסיים של סוג טבול שמן מורכבים מליבות מגנטיות, פיתולים ותותבים. הליבה המגנטית מספקת נתיב לשטף מגנטי. הפיתול יוצר שדה מגנטי המורכב מסליל מוליך הכרוך סביב ליבת ברזל ומבודד במחסום קרטון ושכבת מיגון. עובי שכבת הבידוד המתפתלת גדל עם הגדלת המתח. התותב מחבר את מתפתל השנאי לתחנת המשנה.
שנאים מסוג שמן משמשים לחלוקת חשמל או תחנות משנה. הליבה והסלילים שלהם טבולים בשמן, שיכול לקרר ולבודד. שמן מסתובב דרך הצינורות בסליל וסביב הסליל ורכיבי ליבת הברזל באמצעות הסעה. השמן מקורר חיצונית על ידי מיכל הדלק בערכים נמוכים, ועל ידי רדיאטור מקורר באוויר- בערכים גבוהים.
3, סוגי שנאים טבולים בשמן
ישנם שני סוגים עיקריים של שנאים טבולים בשמן: שנאי- חד פאזי ושנאי תלת- פאזי.
א. שנאי טבול בשמן חד פאזי
ב. שנאי טבול בשמן תלת-
4, מטרת שימוש בשנאים שקועים בשמן
ניתן להתקין שנאים מסוג שמן על הקרקע, הבסיס או המוט לשימוש חיצוני. הם מספקים ביצועים יעילים ביישומים שונים, כולל רשתות הולכה והפצה, ייצור אנרגיה מתחדשת ותעשיות קטנות.
לשנאי השמן יש קיבולת עצומה, כך שהוא יחסוך הרבה חשמל, ימזער אובדן אנרגיה, יחסוך באנרגיה ויקטין את עלויות המשתמש. לא רק זה, השמן במכונה יכול גם לקרר את ליבות החוט הפנימיות, ובכך לשפר את העמידות והביצועים החשמליים של ציוד שנאי.
5, אמצעי זהירות לשימוש בשנאים שקועים- בשמן
1. שנאים טבולים בשמן משתמשים בשמן לצורך תפעול, כך שאיכות השמן תשפיע משמעותית על אורך חייו ובטיחותו של השנאי.
2. במהלך השימוש, יש צורך בבדיקה ותחזוקה קבועה של מערכת השנאים כדי להבטיח את פעולתה התקינה והבטוחה של המכונה. אחרת, קיים סיכון גבוה לבעיות וסכנה קיצונית.
3. הפסולת הנוצרת מנפט מועדת לזהם את הסביבה ולהשפיע על חייהם של האנשים שמסביב. לכן חשובה גם פינוי הדרגתי של הפסולת
יציקת תרגום: Transfo H61 20KV 160kVA B2
H61 שנאי 15(20)kV 160kVA B2
שנאי חלוקה MV / LV תלת- עם פיתולי MV ו-LV בהספק נחושת מפותל P=160KVA
- תאימות: תקן NFC 52 100 - 52 112 ו-52 113 או שווה ערך במהות
- קירור טבעי: ONAN
- התאמת מתח MV: על ידי כיבוי +/- 5% בחמישה (5) מצבים
- סוג: בפוסט H61
- הספק נומינלי: 160KVA
- מתח מדורג ראשי: 20,000V ± 5%
- מתח משני: 410V כבוי-עומס בין פאזות / 240V בין פאזה לנייטרלי
- תדר: 50 הרץ
- מתח קצר-: 4%
- אין-אובדן עומס קטן או שווה ל-300W
- אובדן עומס קטן או שווה ל-2000W
- צימוד: Dyn11 עם פלט ניטרלי
- מעברי MV ו-LV: בפורצלן

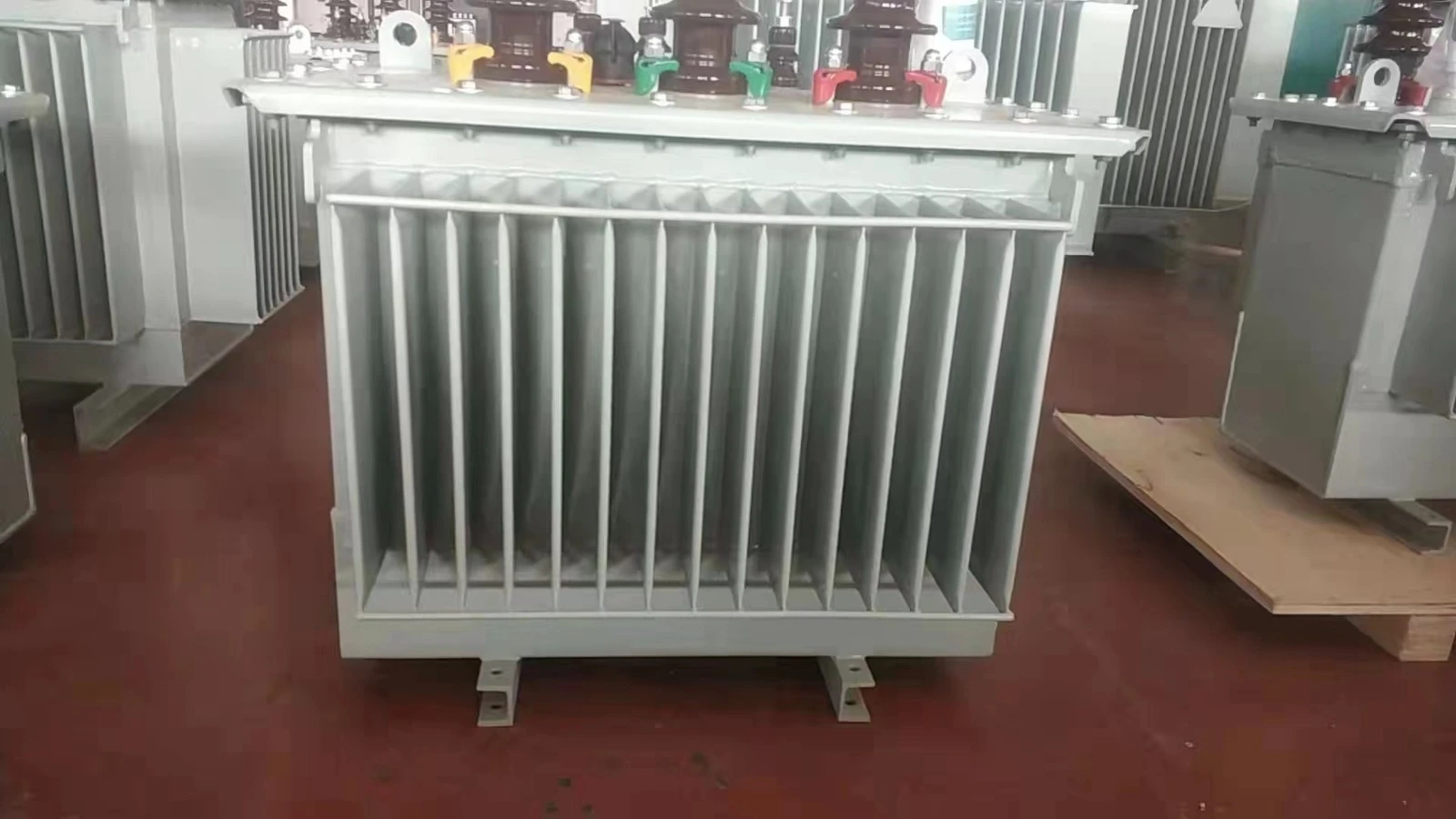

תמונת מוצר
לֹא | פָּרִיט | יחידות | פרמטרים טכניים | ||
1 | מתח מדורג | KV | 12 | ||
2 | תדר כוח מדורג-לזמן קצר עמיד במתח | 42/48 (אינטרפאז, קרקע/שבר) | |||
3 | דחף ברק מדורג עומד במתח | 42/48 (אינטרפאז, קרקע/שבר) | |||
4 | תדר מדורג | הרץ | 50 | ||
5 | זרם מדורג | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | זרם פריצת מעגל קצר-מדורג | KA | 20/25 | 31.5 | 40 |
7 | מדורג עמידה במתח-קצר | 20/25 | 31.5 | 40 | |
8 | משך קצר חשמלי מדורג | S | 4 | ||
9 | שיא עמידה בזרם | KA | 50/63 | 80 | 100 |
10 | זרם סגירת קצר חשמלי מדורג | 50/63 | 80 | 100 | |
11 | תדר מתח עמיד במעגל משני (1 דקות) | 2000 | |||
12 | זרם שבירה של קבוצת קבלים מדורג יחיד / גב אל גב | A | 630/400(40kA:800/400) | ||
13 | זרם סגירה של בנק קבלים מדורג | 12.5 (התדירות אינה גדולה מ) | |||
14 | חיים מכניים | KA | 20000 | ||
15 | זמני שבירת זרם מדורגים (חיים חשמליים) | 20000 | |||
16 | זמני שבירת זרם קצר חשמלי מדורגים | פִּי | 50(40KA פחות או שווה ל-30) | ||
17 | מגעים דינמיים וסטטיים מאפשרים עובי מצטבר של בלאי | מ"מ | 3 | ||
18 | זמן אחסון אנרגיה | s | פחות או שווה ל-10 | ||
19 | מרחק פתיחת מגע | מ"מ | 11±1 | ||
20 | נסיעות יתר | 3.5±0.5 | |||
21 | סגירת זמן יציאה ליצירת קשר | גְבֶרֶת | פחות או שווה ל-2(40KA פחות או שווה ל-3) | ||
22 | תלת-תקופה מפוצלת/סגורה | פחות או שווה ל-2 | |||
23 | מהירות פתיחה ממוצעת (מגעים מופרדים ב-8 מ"מ) | m/s | 1.2±0.2 | ||
24 | התנגדות לולאה מוליכה ראשית | 0.6±0.2 | |||
25 | התנגדות לולאה מוליכה ראשית | μΩ | פחות או שווה ל-50(630A) פחות או שווה ל-45(1250A) פחות או שווה ל-40 (1600,2000A) פחות או שווה ל-35 (2500A או יותר) | ||
26 | רצף פעולה מדורג | 0-0.3s-Co-180s-Co | |||
סדנת מפעל
אריזה ומשלוח
תַעֲרוּכָה
שאלות נפוצות:
1. יש לספק פרמטרים טכניים לפני הצעת המחיר:
א. קיבולת מדורגת (כגון 100kva, 630kva, 1250kva וכו')
ב. מתח (לדוגמה, 10KV ירד ל-0.4KV)
ג. סוג שנאי (שנאי שקוע-שמן או שנאי -יבש)
ד. חומר מתפתל (נחושת או אלומיניום)
2. האם אתה מספק שירות OEM?
כן, ניתן לספק עיצובים ולוגו של לקוחות.
3. מהי כמות ההזמנה המינימלית שלך?
כמות ההזמנה המינימלית שלנו היא 1 סט.
4. מה זמן האספקה שלך?
זמן האספקה הוא בדרך כלל בתוך 25 ימים לאחר התשלום.
5. מהי יציאת הטעינה?
יש צ'ינגדאו, שנחאי וליאניונגנג.
6. איך אנחנו מבקרים בחברה שלך?
המפעל שלנו ממוקם בהנאן, סין
מוצר זה מותאם בדרך כלל.
אנחנו יצרנים ובעלי מחלקה טכנית מקצועית שיכולה לתכנן ולתת פתרונות בהתאם לצרכי הלקוח.
אנא צור קשר עם אנשי המכירות שלנו כדי לקבל שרטוטי עיצוב
להלן דוגמאות ללקוחות שלנו לעיונך
לקוחות רוסים
גיליון נתונים N תואר 1-A: שנאי H61 20kV/400V של 100kVA
ייעודים | יחידות | נתונים ספציפיים | נתוני מועמד |
יַצרָן | יש לציין | ||
תקן התייחסות | IEC 60076 | ||
סוּג | שָׁלָב | ||
חָבִית | הֶרמֵטִי | ||
הוֹצָאָה לְפוֹעַל | טרופי | ||
דיאלקטרי | שמן ללא-PCB | ||
הַתקָנָה | על עמוד | ||
טמפרטורת סביבה הפעלה | תוֹאַר | 45 | |
תדר מדורג | הרץ | 50 | |
כוח מדורג | קוו | 100 | |
מתח ראשוני מדורג | Kv | 20 | |
רמת הבידוד שהוקצה לבית הספר היסודי | Kv | 24 | |
מספר השלבים בבית הספר היסודי | 03 | ||
מתח משני | V | 400/230 | |
טווח כוונון מתח בצד M כאשר הוא לא עמוס | % | ±2.5 | |
מַצְמֵד | DYn11 | ||
מתח קצר חשמלי | % | 4 – 4.5 | |
בגודל ניטרלי עבור עומס אחד | % | 100 | |
הפסדי ואקום מקסימליים | W | 230 - 460 | |
הפסדים עקב עומס מקסי | W | 1450 - 2350 | |
טמפרטורת שמן מקסימלית-יציבה | תוֹאַר | 55 | |
טמפרטורה מקסימלית של הפיתולים במצב יציב | תוֹאַר | 60 | |
חומר מתפתל | נחושת אלקטרוליטית | ||
רמת רעש מקסימלית | דב | 52 | |
החזקת תדר תעשייתי של 50 הרץ, דקה אחת | Kv | 50 – 70 | |
התנגדות לגלי הלם (1.2/50 מיקרון) | Kv | 125 - 170 | |
הִתקָרְרוּת | אונן | ||
לוחית שם | 01 | ||
חיבור הארקה | 01 | ||
מידות גובה/רוחב/עומק | מ"מ x מ"מ x מ"מ | 1200 X 1270 X 820 | |
מסה כוללת של שנאי כולל שמן | ק"ג | 700 | |
מסת שמן | ק"ג | 160 | |
צֶבַע | |||
§ טרופי ונגד-חלודה | |||
מִספָּר | § שכבות | ||
§ קלסר | |||
§ צבע | |||
יש לספק תוכניות ותרשימים טכניים. | |||
אם צריך פרטים נוספים, אנא אל תהסס לפנות אלינו
