מפסק ואקום מקורה 12kv

מפסק ואקום מקורה 12kv

בשימוש נרחב בתחנות כוח, תחנות משנה וציוד חשמלי אחר, כהגנה ובקרה על מתקנים חשמליים, במיוחד עבור המקום שבו הסחורה מופעלת לעתים קרובות תחת זרם נקוב וזרם שבירה מרובה.

תיאור

מפסק ואקום מקורה 12kv

מפסק הוואקום הפנימי המותקן בצד מתאים למתח של 12kV, כיחידת הגנה ובקרה של ציוד חשמל, מפעלי תעשייה וכרייה. 12מפסק ואקום מקורה kv יכול לשמש להחלפת עומסים מסוגים שונים ולפעולה תכופה, לשבור שוב ושוב מצב זרם-קצר. המוצר מאמץ סוג חדש של מפסק זרם, חלק VSG יכול לאמץ את המותג הבינלאומי של עמוד מוטבע, מפסק הוואקום וחלק המעגל הראשי אטומים באופן קבוע לכלל, להגן על המפסק מפני התנגשות, אבק ותדמית ג'ל, יכולת התאמה חזקה לסביבה, מפחיתה מאוד את עלות התפעול והתחזוקה.


מבנה ועקרון עבודה של מפסקי זרם

ישנם יצרנים ודגמים רבים של מפסקי ואקום. לפי תנאי השימוש, הוא מחולק לשני סוגים: פנימי (ZNx - * *) וחוץ (ZWx - * *). הוא מורכב בעיקר מחלק מסגרת, חלק תא כיבוי קשת (בועת ואקום), וחלק מנגנון הפעלה.

גוף מפסק החשמל מורכב ממעגל מוליך, מערכת בידוד, אטמים ומעטפת. המבנה הכולל הוא סוג תיבה נפוץ תלת-שלבי. הלולאה המוליכה נוצרת על ידי חיבור הקטבים המוליכים של הקו הנכנס והיוצא, תומכי בידוד הקו הנכנס והיוצא, קליפסים מוליכים וחיבורים רכים לתא הכיבוי של קשת הוואקום.

המנגנון הוא אגירת אנרגיה חשמלית, פתיחה וסגירה חשמלית, ויש לו גם תפקוד ידני. המבנה כולו מורכב מקפיצי סגירה, מערכות אגירת אנרגיה, שחרור זרם יתר, סלילי פתיחה וסגירה, מערכות פתיחה וסגירה ידניות, מתגי עזר, מחווני אגירת אנרגיה ורכיבים נוספים.

עקרון העבודה

כאשר מפסק ואקום משתמש בזרם אוויר בעל נאמנות גבוהה כדי לזרום דרך האפס, הפלזמה מתפזרת במהירות ומכבה את הקשת, ומשלים את המטרה של ניתוק הזרם.

עקרון הפעולה

תהליך אגירת אנרגיה: כאשר מנוע אגירת האנרגיה 14 מחובר לאספקת החשמל, המנוע מניע את הגלגל האקסצנטרי להסתובב, והגלגלת 10 שליד הגלגל האקסצנטרי דוחפת את זרוע הארכובה 9 ואת לוח החיבור 7 להתנדנדות, דוחפת את מלסת אגירת האנרגיה 6 להתנדנד, וגורמת למחגר 11 להסתובב. כאשר הסיכה על המחגר 11 נמצאת כנגד הצלחת של שרוול פיר אגירת האנרגיה 32, השניים נעים יחד, וגורמים לקפיץ הסגירה 21 התלוי על שרוול פיר אגירת האנרגיה 32 להתארך. שרוול פיר אגירת האנרגיה 32 מקובע באמצעות סיכת מיקום 13 כדי לשמור על מצב אגירת האנרגיה. במקביל, זרוע הארכובה על שרוול פיר אגירת האנרגיה 32 דוחפת את מתג הנסיעה 5 כדי לנתק את אספקת החשמל של מנוע אגירת האנרגיה 14, ומנעול אגירת האנרגיה מורם כדי להתנתק באופן אמין מגלגל המחגר.

תהליך פעולת הסגירה: כאשר המנגנון מקבל את אות הסגירה (המתג נמצא במצב אנרגיה מנותק ואגור), ליבת הברזל של האלקטרומגנט הסגירה 15 נשאבת כלפי מטה, ורכיב המיקום 13 נמשך כדי להסתובב נגד כיוון השעון כדי לשחרר את תחזוקת אגירת האנרגיה. קפיץ הסגירה 21 מניע את שרוול ציר אגירת האנרגיה 32 להסתובב נגד כיוון השעון, והצימה שלו לוחצת על שרוול ציר ההילוכים 30 כדי להניע את לוחית החיבור 29 ואת זרוע הנדנדה 27 לנוע, מה שגורם לזרוע הנדנדה 27 להיצמד אל חצי הציר 25, מה שגורם למנגנון סגור. בשלב זה, מתקן הנעילה 28 נועל את רכיב המיקום, מונע מהשור המציב להסתובב נגד כיוון השעון, משיג את מטרת הצמדת המנגנון ומבטיח שלא ניתן לסגור את המנגנון במצב סגור.

תהליך פעולת הפתיחה: לאחר סגירת המפסק, האלקטרומגנט הפותח מקבל אות, ליבת הברזל נמשכת פנימה, והמוט העליון בשחרור הפתיחה 19 זז כלפי מעלה, גורם לציר השחרור 16 להסתובב, דוחף את המוט העליון 18 לזוז כלפי מעלה, דוחף את לוח הכיפוף 26 והנעת חצי הפיר לסיבוב נגד כיוון השעון.

חצי ציר 25 וזרוע נדנדה 27 משוחררים, ותחת פעולת קפיץ הפתיחה, מפסק החשמל משלים את פעולת הפתיחה


דרישות סביבתיות

א. הגובה לא יעלה על 1000 מ';

ב. טמפרטורת הסביבה, טמפרטורה מקסימלית + 40 מעלות, הטמפרטורה המקסימלית של 15 מעלות (אפשר אחסון של - 30 מעלות בלבד);

ג. לחות סביבתית: הלחות היחסית הממוצעת היומית היא 95%, והלחות היחסית הממוצעת החודשית היא פחות מ-90%, חדות לחץ האדים הרווי הממוצע היו 2.2 * 10 ^ 3 mpa

חדות לחץ האדים הרוויים היומי היו 1.8 * 10 ^ 3 mpa

ד ללא אש, ללא חבישה מסוכנת, ללא זיהום רציני, ללא פוג'י כימי וללא טלטול אלים.

אם ישנם תנאי שימוש מיוחדים, נא ליידע את היצרן בעת ​​ההזמנה.


פרטים על מפסק ואקום מקורה 12kv:

לֹא

פָּרִיט

יחידות

פרמטרים טכניים

1

מתח מדורג

KV

12

2

תדר כוח מדורג-לזמן קצר עמיד במתח

42/48 (אינטרפאז, קרקע/שבר)

3

דחף ברק מדורג עומד במתח

42/48 (אינטרפאז, קרקע/שבר)

4

תדר מדורג

הרץ

50

5

זרם מדורג

A

630 1250

630 1250 1600
2000 2500 3150

630 1250 1600
2000 2500 3150

6

זרם פריצת מעגל קצר-מדורג

KA

20/25

31.5

40

7

מדורג עמידה במתח-קצר

20/25

31.5

40

8

משך קצר חשמלי מדורג

S

4

9

שיא עמידה בזרם

KA

50/63

80

100

10

זרם סגירת קצר חשמלי מדורג

50/63

80

100

11

תדר מתח עמיד במעגל משני (1 דקות)



2000

12

זרם שבירה של קבוצת קבלים מדורג יחיד / גב אל גב

A

630/400(40kA:800/400)

13

זרם סגירה של בנק קבלים מדורג


12.5 (התדירות אינה גדולה מ)

14

חיים מכניים

KA

20000

15

זמני שבירת זרם מדורגים (חיים חשמליים)

20000

16

זמני שבירת זרם קצר חשמלי מדורגים

פִּי

50(40KA פחות או שווה ל-30)

17

מגעים דינמיים וסטטיים מאפשרים עובי מצטבר של בלאי

מ"מ

3

18

זמן אחסון אנרגיה

s

פחות או שווה ל-10

19

מרחק פתיחת מגע

מ"מ

11±1

20

נסיעות יתר

3.5±0.5

21

סגירת זמן יציאה ליצירת קשר

גְבֶרֶת

פחות או שווה ל-2(40KA פחות או שווה ל-3)

22

תלת-תקופה מפוצלת/סגורה

פחות או שווה ל-2

23

מהירות פתיחה ממוצעת (מגעים מופרדים ב-8 מ"מ)

m/s

1.2±0.2

24

התנגדות לולאה מוליכה ראשית

0.6±0.2

25

התנגדות לולאה מוליכה ראשית

μΩ

פחות או שווה ל-50(630A) פחות או שווה ל-45(1250A)
פחות או שווה ל-40 (1600,2000A) פחות או שווה ל-35 (2500A או יותר)

26

רצף פעולה מדורג


0-0.3s-Co-180s-Co

תמונת מוצר

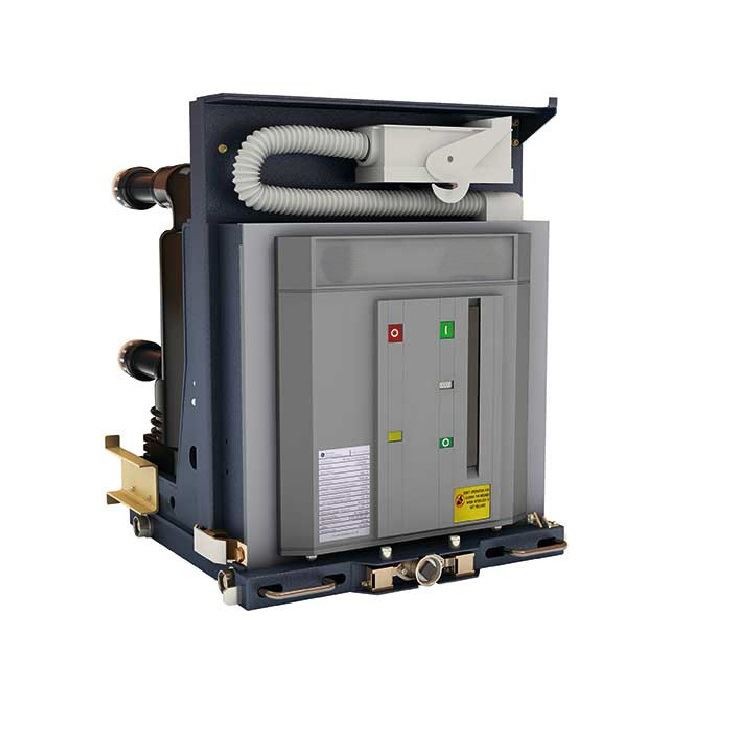

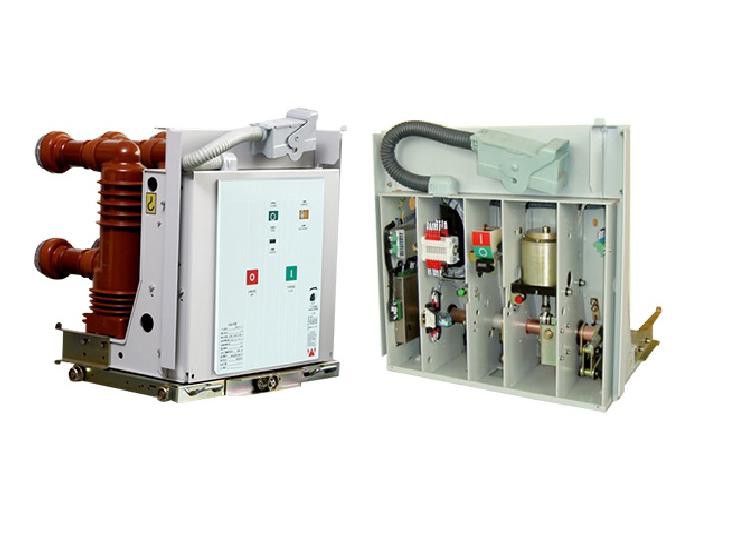

1indoor vacuum circuit breaker12kv indoor vacuum circuit breaker
