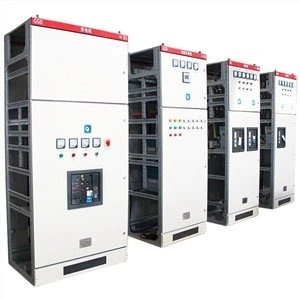

מתג מתח תחתון GCS

מבט כולל על המוצר

התקן GCS מתאים למערכת הפצה בתחנת כוח, נפט, תעשייה כימית, מטלורגיה, טקסטיל, בנייה רבת קומות ותעשיות אחרות. בתחנות כוח גדולות, מערכות פטרוכימיות ומקומות אחרים עם רמה גבוהה של אוטומציה, תדר AC תלת פאזי של 50 (60) הרץ, מתח עבודה מדורג של 380V (400V), (660V),. זרם מדורג של 4000A ומטה, חלוקה במערכת אספקת החשמל, שליטה מרכזית של מנוע ומתח נמוך להשלים להגדיר לפיצוי כוח תגובתי נדרשים. מכשיר חשמלי.

פרמטרים בסיסיים

יחידת פיקציה

1. המודולוס של גובה שכבת המגירה הוא 160mmo, אשר מחולק ליחידה 1/2 יחידה I, 3/2 יחידה, 2 יחידות, 3 יחידות וסדרת חמישה גודל. הזרם המדורג של מעגל היחידה הוא 400A או פחות.
2. המגירה משתנה רק בגובה ובגודל, ורוחבה ועומקה נותרים ללא שינוי. למגירות עם אותה יחידה פונקציונלית יש יכולת החלפה טובה.
3. כל ארון GCS יכול להתקין עד 11 מגירות יחידה אחת או 22 מגירות של 1/2 יחידות. יותר ממגירת יחידה אחת משתמשת בלוח אחורי רב-תכליתי.
4. חוטי מגירה פנימה והחוצה הם תוספים באותו גודל ומבנה שבב עם מספר שונה של חתיכות בהתאם לגודל הנוכחי.
מגירה 5.1/2 וחדר כבלים מחוברים באמצעות מתאם ZJ-2 בלוח האחורי.
6. החיבור בין מגירת היחידה לחדר הכבלים מסווג לפי הזרם באמצעות מוט בגודל זהה או מתאם מבנה צינור ZJ-1.
7. יחידת המגירה מצוידת במכשיר משולב מכני.

רכיבים חשמליים עיקריים

עיקרון הבחירה של הרכיבים החשמליים העיקריים מבוסס על טכנולוגיית הייחוס, אשר ניתן לייצר בסדרות ואצוות בסין ולעמוד בדרישות של ביצועים גבוהים של המכשיר.
1. המבחר העיקרי של מפסקי יחידת אספקת החשמל ויחידות ההזנה הוא סדרת AH. היא יכולה גם לבחור סדרת M שהופקה על ידי חברת שניידר וסדרות F שהופקו על ידי חברת ABB. מפסק AH יש את המאפיינים של ביצועים טובים, מבנה קומפקטי, משקל קל וסדרות חזקות. המחיר הוא יחסית ow, התחזוקה והשימוש נוחים, ואת אינדיקטורים הביצועים יכולים לענות על הדרישות של המכשיר.
2. מפסק יחידת מגירה (יחידת בקרת מנוע, יחידת הזנה חלקית) בוחר בעיקר מפסק פלסטיק מסדרת CM1, TG, TM30 מסדרה, וחלק בוחר סדרת NZM-100A המיוצרת על ידי חברת MOELLER. מתגים אלה יש את המאפיינים של ביצועים טובים, מבנה קומפקטי, קשת קצרה או לא קשת, אינדיקטורים טכניים וכלכליים גבוהים, והוא יכול לענות על הדרישות של המכשיר.
3. סדרת Q נבחרה עבור ניתוק ומנתק סוג נתיך. הסדרה כן. אמינות גבוהה, יכולת שבירה חזקה ויכולים לממש שילוב מכני.
4. הבחירה העיקרית היא סדרת NT.
5. אנשי קשר AC הם סדרות B וסדרות LCI-D.
