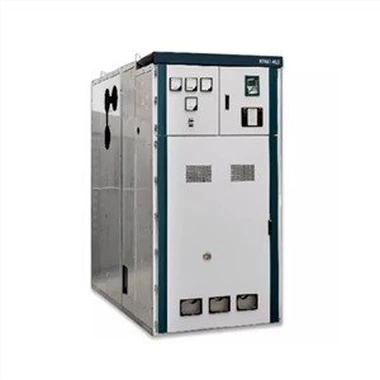

מתג מתח גבוה של 33 KV 40.5 KV
1 מבט כולל KYN61-40.5 מתח גבוה switchgear מתאים AC שלושה שלבים 50Hz/ 40.5kV יחיד א אוטובוס ומערכת חשמל קטע א אוטובוס יחיד. הוא נמצא בשימוש נרחב בתחנות כוח, תחנות משנה, מפעלי תעשייה וכרייה כדי לקבל ולהפיץ אנרגיה חשמלית. בניין רב קומות. זה יכול...
תיאור
1 סקירה
מתג מתח גבוה KYN61-40.5 מתאים למערכת חשמל חד-קוטבית בעלת שלושה פאזיות של AC 50Hz/40.5kV ומערכת חשמל ליחידת אנהג. הוא נמצא בשימוש נרחב בתחנות כוח, תחנות משנה, מפעלי תעשייה וכרייה כדי לקבל ולהפיץ אנרגיה חשמלית. בניין רב קומות. הוא יכול לשלוט, להגן ולפקח על מעגלים.
2. תכונות
-ניתן לבצע פעולות מתג שונות כאשר דלת התא במתח גבוה סגורה.
-ארון ההחלפה מכוסה לגמרי ממתכת וסגור. רמת ההגנה של המעטפת היא IP4X כדי להבטיח את הבטיחות האישית.
-יש לו בידוד מעגל ראשי טוב.
-מבנה קומפקטי וטביעת רגל קטנה.
-יש לו את הגמישות ליישם פרויקטים שונים ולענות על צרכים שונים.
-חלקים הניתנים לנסיגה ניתנים להחלפה. הזזת העגלה בפאנל היא חיסכון בעבודה ויציבה.
-יש מספיק מקום בחדר הכבלים לחיבור כבלים מרובים. קל להתקנה ולתחזוקה.
-אינטרלוק מכני פשוט ואמין
3.מפרטים
לא. | פריטים | יחידת | פרמטרים | ||
1 | מתח מדורג | KV (100) | 40.5 | ||
2 | תדירות מדורגת | הרץ | 50 | ||
3 | זרם האאוטובוס הראשי מדורג | ת | 1250,1600,1200 | ||
4 | סניף אענף מדורג נוכחי | ת | 630/1250/ 1600 | ||
5 | רמת בידוד מדורגת | תדר הספק עומד במתח ב-1 דקות (ערך אפקטיבי) | שלב שלב, שלב-קרקע | KV (100) | 95 |
שבר בידוד ראשי | KV (100) | 115 | |||
דחף ברק לעמוד מתח (ערך שיא) | שלב שלב, שלב-קרקע | KV (100) | 185 | ||
שבר בידוד ראשי | KV (100) | 215 | |||
תדר הספק עומד במתח של מעגל בקרת עזר | נגד | 2000 | |||
6 | זרם שבירה קצר מדורג | קה | 25/31.5 | ||
7 | זרם סגירה של מעגל קצר מדורג (ערך שיא) | קה | 63/80 | ||
8 | דירוג קצר-זמן לעמוד הנוכחי (4S) | קה | 25/31.5 | ||
9 | שיא מדורג עומד בזרם | קה | 63/80 | ||
10 | מתח מדורג של מעגל בקרת עזר | נגד | -110,-220,~220 | ||
11 | דירוג הגנה | מארז IP4X, IP2X כאשר הדלת של מפסק נפתח | |||
12 | גודל חלוקה לרמות (רוחב * עומק * גובה) | מ"מ | 1400(1200)*2800(2600)*2600(*כולל ערכת קרטנת SF6 דיגיטלית פנימית) | ||
13 | משקל | ק ג | כ-2300 דולר | ||
עצות להצעת מחיר והזמנה לפי הזמנה:
על הלקוח לציין את הפריטים הבאים:
♠ תוכנית מעגלים ודיאגרמת מערכת חד-קו
♠ דיאגרמה סכמטית של מעגל משני, אם ללקוח אין דרישות, יש לתגיד אותו בהתאם לתקן המפעל;
♠הפריסה של ה-switchgear, תוכנית הרצפה של תחנת המשנה.
♠הוראות מפורטות של רכיבים חשמליים של כל מעגל;
♠צבע פני השטח של התקן המתג;
♠דרישות אחרות.
