10.5KV 125KA KYN28A בטיחות MV מתג

מתג בטיחותי MV 10.5KV 125KA KYN28A

ארון מתגים סגור הניתן להסרה מסדרת KYN (נקרא בקיצור ארון מתגים). זה ישים עבור קבלת חשמל

והפצה במערכת 3.6-12Kv תלת פאזית AC 50Hz פס יחיד ומערכת חיתוך פס יחיד. יש לו את הפונקציות של

שליטה, הגנה וניטור המעגל.

1, חומר של גוף ארון מיתוג מתח גבוה

1. צלחת פלדה מגולגלת קרה או פלדה זווית (משמשת לריתוך ארונות);

2. לוח פלדה מצופה אבץ אלומיניום או לוח פלדה מגולוון (משמש להרכבת ארונות)

3. לוחית נירוסטה (לא מגנטית)

4. לוחית אלומיניום (לא מגנטית)

2, יחידות פונקציונליות של מיתוג מתח גבוה:

1. חדר פס ראשי (מסודר בדרך כלל בשני מבנים: "סיכה" או "1")

2. חדר מפסקים

3. חדר כבלים

4. חדר ממסר ומכשירים

5. חדר פס קטן עליון בארון

6. תא מסוף משני

3, פונקציות של מיתוג

למיתוג פונקציות כגון קווים נכנסים ויוצאים עיליים, קווי כבלים נכנסים ויוצאים, וחיבור פס.

4, הרכב מתג

המתג צריך לעמוד בדרישות הרלוונטיות של GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear", המורכב משני חלקים: גוף הארון ומפסק החשמל. גוף הארון מורכב ממעטפת, רכיבים חשמליים (כולל חלקי בידוד), מנגנונים שונים, מסופים משניים וחיווט.

חמישה אמצעי מניעה למיתוג מתח גבוה

1. לאחר סגירת מכונית מפסק הוואקום בתוך מתג המתח הגבוה במצב הבדיקה, מפסק הרכב אינו יכול להיכנס למצב העבודה. (מנע סגירת עומס)

2. כאשר מתג ההארקה בתוך מתג המתח הגבוה נמצא במצב סגור, לא ניתן לסגור את מפסק המכונית. (מנע סגירה עם חוט הארקה)

3. כאשר מפסק הוואקום בתוך מתג המתח הגבוה סגור, הדלת האחורית של הפאנל והארון ננעלת באמצעות התקן מכני על סכין ההארקה. (כדי למנוע כניסה בשוגג לתאים חיים)

4. מפסק הוואקום בתוך מתג המתח הגבוה סגור במהלך הפעולה, ולא ניתן להפעיל את מתג ההארקה. (מנע תלייה חיה של חוטי הארקה)

5. מפסק הוואקום בתוך מתג המתח הגבוה אינו יכול לצאת ממצב העבודה של מפסק העגלה כאשר הוא פועל ונסגר. (כדי למנוע בלמי סכין עמוסים)

פרמטרים טכניים עיקריים
מתח מדורג	.....................................	kV	3.6,7.2,12
תדירות דורג	.....................................	הרץ	50
זרם נקוב של מפסק	.....................................	A	630/4000
זרם נקוב של מתג	.....................................	A	630/4000
זרם עמידה מדורגת לזמן קצר (4S)	.....................................	kA	20,25,31.5,40
שיא עמידה בזרם (שיא)	.....................................	kA	50,63,80,100
זרם שבירת קצר חשמלי מדורג	.....................................	kA	20,25,31.5,40
רמת בידוד מדורגת 1 דקות תדר כוח עמיד במתח	עמוד אל עמוד, עמוד אל קרקע	kV	24,32,42
	בין אנשי קשר פתוחים	kV	24,32,48
עמידה בפני דחפי ברק במתח (שיא)	עמוד אל עמוד, עמוד אל קרקע	kV	40,60,75
	בין אנשי קשר פתוחים	kV	46,70,85
המעטפת היא IP4X, והיא IP2X כאשר דלת התא ודלת תא המפסק נפתחים

מאפיינים

1: שלב הגנה קפדני כדי להבטיח בטיחות אישית

2: ניתן להתקין את חדר הכבלים עד 9 כבלים חד-ליבים

3: ייקבעו עמדות הפעלה ובדיקה לעגלה, ושתי העמדות מצוידות במכשיר מיקום ובמכשיר תצוגה בטוחים ואמין

4: המתחם מורכב לחלוטין מלוח פלדה אלומיניום וגולוון, אשר מעובדים ומכופפים על ידי כלי מכונה ולאחר מכן מוברגים.

5: יש לו חוזק מכני גבוה והניקיון והיופי שלו מובטחים.

6: דלת המרכזיה מרוססת בפלסטיק, גם בעלת יכולת חזקה של עמידות בפני פגיעות והגנה מפני קורוזיה.

7: המתג הראשי עשוי להיות מסופק עם מפסק ואקום VD4 וסדרת C3 של מתג עומס מסוג קבוע מ-ABB, ניתן לספק גם מפסקי ואקום ביתיים שונים (כגון VS1, VH1, VK, ZN28) במקום אותו זר מוצרים.

8: דלת כניסה מותקנת עם חלון תצפית לבדיקת מצב הפעולה של הרכיבים בתוך החדר

תנאי שירות

◎ טמפרטורת אוויר בסביבה: -15 מעלות ~ פלוס 40 מעלות ;

◎ לחות יחסית: ממוצע יומי 95 אחוז, וממוצע יומי של לחץ אדי מים < 2.2kPa;

◎ ממוצע חודשי «90 אחוז, וממוצע חודשי של לחץ אדי מים < 1.8kPa;

© גובה: ^1000 מ';

◎ עוצמה סיסמית: לא מעבר ל-Ms8.

◎ אוויר הסביבה צריך להיות נקי מזיהום של גז או אדים מאכלים או דליקים;

◎ אין רטט ברור;

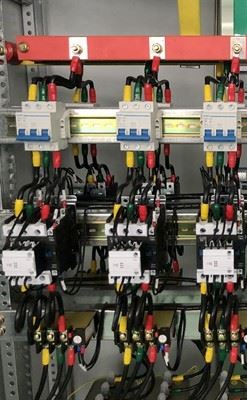

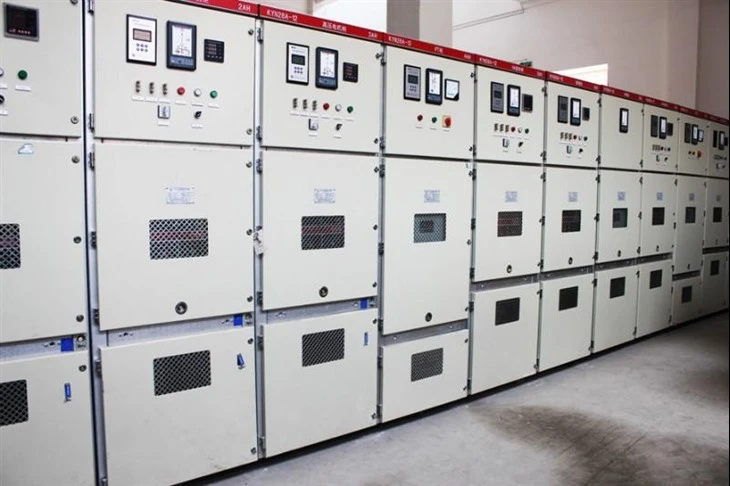

תמונת מוצר

סדנת מפעל

תְעוּדָה

תערוכה

אריזה ומשלוח

שאלות נפוצות

ש 3: מה זמן האספקה? כי אנחנו באמת צריכים אותם זה דחוף?

ת: 3 ~ 7 ימים לשליחת הזמנה לדוגמה. 15 ימים להזמנה רגילה, לעולם לא נאכל את המילים שלנו.

ש 4: מהי תקופת האחריות למוצרים שלך?

ת: למשך שנה אחריות.

ש 5: האם OEM/ODM זמין?

ת: כן, זה כן! המוצרים שלנו יכולים להיות מותאם אישית. יש לנו צוותי עיצוב ומהנדסים, אנחנו יכולים להתאים אישית מוצרים על פי הציור או הדרישות של הלקוחות.

ש 6: אתה יצרן או חברת סחר?
ת: אנחנו מפעל, כיצרן מקצועי של 100 אחוז עם ניסיון יצרן של 20 שנה, נוכל לייצר מוצרים על פי דרישות הלקוחות ויכולנו גם לשלוט באיכות המוצרים ב-100 אחוז.

ש7: האם ניתן לנהל משא ומתן על המחיר?

ת: כן, המחיר ניתן למשא ומתן. זה יכול להיות שונה על פי הכמות או החבילה שלך

ש8: מה דעתך על בדיקה?

ת: יש לנו את כל מערכת הבדיקה מחומר גלם ועד מוצרי קצה כולל בדיקת עליית טמפרטורה, בדיקת סוג מוליך ריסוס מלח, בדיקת חיים מכנית.

ש9: מה הם תנאי תשלום?

ת: TT, Paypal, ווסטרן יוניון, אבטחת סחר של עליבאבא ו-L/C מקובל. 30 אחוז T/T מראש, יתרה של 70 אחוז לפני המשלוח.

ש10: מה השירות שמציעה החברה?

ת: יש לנו צוות מהנדסים מקצועי שיכול לעצב ולפתח את התבנית כדי להגיע לדרישות שונות של לקוחות.

יש לנו גם את צוות המכירות להציע שירות טוב ממכירה מוקדמת ועד לאחר המכירה.

מוצר זה מותאם בדרך כלל.
אנחנו יצרנים ובעלי מחלקה טכנית מקצועית שיכולה לתכנן ולתת פתרונות בהתאם לצרכי הלקוח.
אנא צור קשר עם אנשי המכירות שלנו כדי לקבל שרטוטי עיצוב

להלן דוגמאות ללקוחות שלנו לעיונך


לקוח אוזבקיסטן

בניית Boysun GPP
דרישת חומר עבור
מתגי מתח בינוני
6/20 BGPP-UZLE-D-200-000-0-EL-REQ-10011-E-A1
2. היקף האספקה
בסעיף זה, היקף האספקה ​​של הספק יכלול, אך לא מוגבל לתכנון מלא, הנדסה,
רכש חומרים, ייצור/ייצור, קניית רכיבים, הרכבה בחנות, בדיקת חנות &
בדיקות, הכנת משטח וצביעה, שימור, אריזה והובלה, תיעוד, אספקה ​​ו
שירותי תמיכה (בתעריפים יומיים), מתן ערובה לביצועים הכוללים עבור מתגי מתח בינוני כ
לפי גיליונות נתונים, מפרטים וכל הקודים והתקנים הרלוונטיים.
היקף זה יכלול גם עבור כל אספקה ​​ושירותים נוספים הנדרשים לבטיחות ומשביעת רצון
פעולת מתגי המתח הבינוני. מלא פרטים של כל פריטים כאלה תוך הדגשת סיבות
הכללה תינתן בהצעה
2.1. פריט וכמות
כל החומרים יסופקו בהתאם לקודים, לתקנים ולדפי הנתונים המצורפים/מצוינים ב
דרישת החומר הזו.
פריט
לא.
תג מס'/ מיקום תיאור כמות.
מתגי מתח בינוני
1 פרמטרים כלליים המצוינים בסעיף זה אופייניים לכל מתגי MV ו
תאי מפסק MV
• סוג: AIS, חיפוי מתכת
• מתח: 10.5 קילו וולט
• תדר: 50Hz
• אספקת בקרה: 110V DC
• אספקת עזר: 230V AC
• פס : מבודד
• Isc /sec. (Ik"): 50kA/3 שניות, ALFR
• Ipeak (Ip) : 125kA
• הגנה מפני כניסה: IP42 / IP20 (לפי סעיף 6.81 במסמך.
BGPP-UZLE-D-200-000-0-EL-SPE-00006)
• מחמם נגד עיבוי: חובה.
• מעכב נחשולי מתח: נדרש עבור כל המזינים לפי SLD
BGPP-UZLE-D-200-512-0-EL-SLD-10101
• בנייה: ניתן למשיכה
• 52-MOCa: חובה
• 52-MOCb: חובה
• קטגוריית אובדן שירות: LSC2B
• אימפולס ברק עמיד במתח: לפי טבלה-1 של IEC-62271-1
• עמידה במתח בתדר החשמל: לפי הטבלה-1 של IEC-62271-1
• שנאי זרם מדידת: 1A משני, Class=0.5, ISF<5
