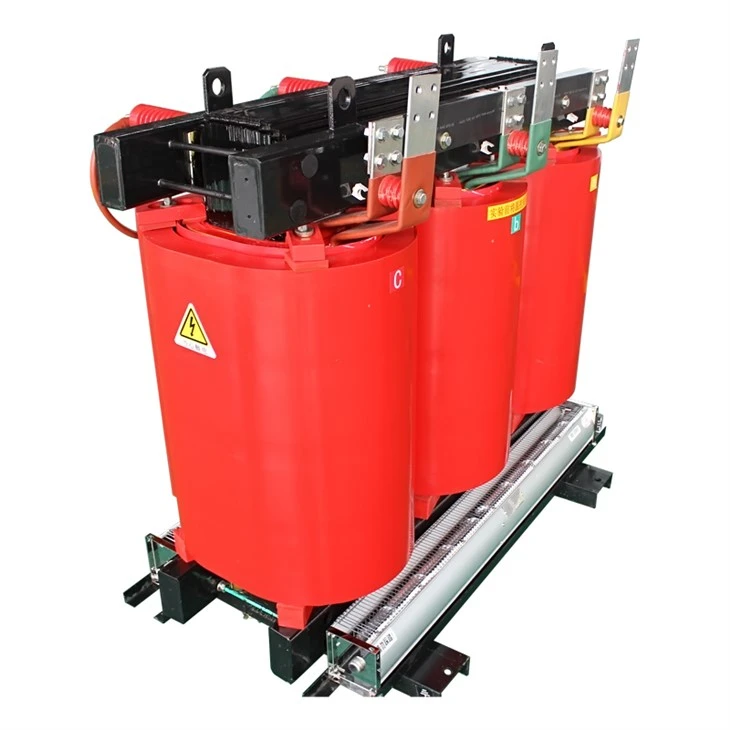

סיווג רובוטריקים מהסוג -יבש

סיווג של שנאים -יבשים

שנאים מהסוג היבש מסתמכים על הסעת אוויר לקירור והם משמשים בדרך כלל עבור שנאים כגון תאורה מקומית, מעגלים אלקטרוניים וציוד מכני. הסיווג הספציפי של שנאים -יבשים הוא כדלקמן:

1. במונחים של מספר פאזה, ניתן לחלק אותו לשנאים חד-פאזיים מסוג יבש-ולשנאים מסוג יבש תלת-פאזיים

שנאי בידוד יבש מסוג תלת-מסדרת SG הוא דור חדש של שנאי -חוסך אנרגיה יבש- שפותח וייצור על ידי Sartons על בסיס התייחסות למוצרים בינלאומיים דומים ושילוב יישומים. הוא בין 300VA ל-1000KVA ועומד בתקן IEC439, GB5226 ותקנים אחרים. הסלילה מאמצת את שיטת סלילת הקו כולו; השנאי עובר הספגה בוואקום להשגת רמת בידוד של F או H, וביצועי המוצר מגיעים לרמה מובילה.

שנאי בידוד יבש מסוג SG מסדרת SG תלת-פאזיים- ישים בדרך כלל למעגלים עם AC 50Hz עד 60Hz ומתח מתחת ל-660V, והוא משמש בדרך כלל לציוד חשוב מיובא, מכונות מדויקות, ציוד מכני ואלקטרוני, התקני תיקון ותאורה. ניתן לתכנן ולייצר בקפידה את מתחי הכניסה והיציאה השונים, קבוצות החיבור, מספר ומיקום ברזי ההתאמה (בדרך כלל ± 5%), חלוקת קיבולת הליפוף, תצורה של פיתולים חד-פאזיים משניים, יישום מעגלי תיקון והאם נדרשת מעטפת למוצר בהתאם לדרישות המשתמש. הוספת מיגון מבטלת עוד יותר את הפרעות הדופק בתדר-גבוה (פולס ורעש{10}}תדר גבוה) המשולבת פנימית על ידי השנאי, מה שיכול למנוע זאת ביעילות. עם זאת, השנאי חייב להיות מוארק כראוי ומוארק בקפדנות, אחרת ההתנגדות להפרעות במצב משותף לא תהיה יעילה.

2. מבחינת ביצועים, ניתן לחלק אותו לשנאי אוטומטי ושנאי בידוד.

1) שנאי אוטומטי הוא שנאי סליל יחיד. 1, הצד המשני מפותל בפיתול משותף, ויחס הטרנספורמציה שלו קבוע. בהשוואה לשנאים כלליים בעלי אותה קיבולת, יש לו יתרונות של מבנה פשוט, צריכת חומרים נמוכה ונפח קטן, במיוחד במצבים שבהם יחס הטרנספורמציה קרוב ל-1, וזה חסכוני במיוחד. אז הוא נמצא בשימוש נרחב בשנאי העברת הספק- גבוהים עם מתחים דומים, ובנוסף, הוא נמצא בשימוש נרחב בתיבות התנעה- למטה עבור מנועים אסינכרוניים מעל 10kW.

2) שנאי בידוד מתייחס לשנאי עם בידוד חשמלי בין פיתול הכניסה לפיתול המוצא. הבידוד של שנאי הבידוד כדי למנוע נגיעה בטעות בשנאי הגוף הטעון בו-זמנית הוא לבודד את הזרם של סלילי הצד המקורי והמשני, כך שהבידוד החשמלי של הצד הראשוני והצד המשני יושלם, וגם לבודד את המעגל. בנוסף, על ידי ניצול אובדן התדר הגבוה של ליבת הברזל שלו, ניתן לדכא את העומס בתדר גבוה מלהיכנס למעגל הבקרה. שנאי בידוד יבש מסוג תלת-של סדרת SG הוא דור חדש של שנאי -חסכון באנרגיה יבשה- שפותחה ויוצרת על ידי החברה שלנו על בסיס התייחסות למוצרים בינלאומיים דומים ושילוב יישומים.

3. לפי המראה, ניתן לחלק אותו לשנאים מסוג -יבשים עם מארז ושנאים מסוג יבש- במכונה חשופה.

4. לפי שיטת הקירור, ניתן לחלק אותו לקירור אוויר, קירור עצמי וקירור שמן.

5. מבחינת החומר ניתן לחלק לחוטי נחושת, חוטי אלומיניום ואלומיניום בחיפוי נחושת.

6. מבחינה מבנית, ניתן לחלק שנאים מסוג -יבש לסוג פתוח, סוג סגור וסוג יצוק.

(1) פתוח. הסוג הפתוח הוא סוג נפוץ, כאשר גופו נמצא במגע ישיר עם אוויר, מתאים לסביבות פנימיות יבשות ונקיות יחסית (כאשר טמפרטורת הסביבה היא 20 מעלות צלזיוס, הלחות היחסית אינה עולה על 80 [%])

(2) סגור. המכשיר ממוקם בתוך מארז סגור ואינו בא במגע ישיר עם אוויר חיצוני, מה שהופך אותו למתאים לשימוש בסביבות קשות. בשל תנאי איטום ופיזור חום לקויים, הוא משמש בעיקר בכרייה ובמקומות אחרים. ניתן למלא את הסוג הסגור גם בגז hexafluoride גופרית 0.2-0.3 MPa ולהעביר אותו למחזור מאולץ. לכן, יכולת הבידוד ופיזור החום של השנאי זהה לזו של הסוג שקוע בשמן, ומתאימה למשתמשים בעלי רמות מתח גבוהות.

(3) סוג מזיגה. שרף אפוקסי יצוק או שרפים אחרים כבידוד ראשי, בעל מבנה פשוט ונפח קטן, מתאים למשתמשים בעלי קיבולת קטנה יותר

מוצר זה מותאם בדרך כלל.
אנחנו יצרנים ובעלי מחלקה טכנית מקצועית שיכולה לתכנן ולתת פתרונות בהתאם לצרכי הלקוח.
אנא צור קשר עם אנשי המכירות שלנו כדי לקבל שרטוטי עיצוב

להלן דוגמאות ללקוחות שלנו לעיונך

אם צריך מידע נוסף, אנא אל תהסס ליצור איתנו קשר
