לוח חשמלי KYN28A 6KV רצועת חשמל

Nov 07, 2022

תנאי שירות

◎ טמפרטורת אוויר בסביבה: -15 מעלות ~ פלוס 40 מעלות ;

◎ לחות יחסית: ממוצע יומי 95 אחוז, וממוצע יומי של לחץ אדי מים < 2.2kPa;

◎ ממוצע חודשי «90 אחוז, וממוצע חודשי של לחץ אדי מים < 1.8kPa;

© גובה: ^1000 מ';

◎ עוצמה סיסמית: לא מעבר ל-Ms8.

◎ אוויר הסביבה צריך להיות נקי מזיהום של גז או אדים מאכלים או דליקים;

◎ אין רטט ברור;

פרמטרים טכניים עיקריים
מתח מדורג	.....................................	kV	3.6,7.2,12
תדירות דורג	.....................................	הרץ	50
זרם נקוב של מפסק	.....................................	A	630/4000
זרם נקוב של מתג	.....................................	A	630/4000
זרם עמידה מדורגת לזמן קצר (4S)	.....................................	kA	20,25,31.5,40
שיא עמידה בזרם (שיא)	.....................................	kA	50,63,80,100
זרם שבירת קצר חשמלי מדורג	.....................................	kA	20,25,31.5,40
רמת בידוד מדורגת 1 דקות תדר כוח עמיד במתח	עמוד אל עמוד, עמוד אל קרקע	kV	24,32,42
רמת בידוד מדורגת 1 דקות תדר כוח עמיד במתח	בין אנשי קשר פתוחים	kV	24,32,48
עמידה בפני דחפי ברק במתח (שיא)	עמוד אל עמוד, עמוד אל קרקע	kV	40,60,75
עמידה בפני דחפי ברק במתח (שיא)	בין אנשי קשר פתוחים	kV	46,70,85
המעטפת היא IP4X, והיא IP2X כאשר דלת התא ודלת תא המפסק נפתחים

מאפיינים

1: שלב הגנה קפדני כדי להבטיח בטיחות אישית

2: ניתן להתקין את חדר הכבלים עד 9 כבלים חד-ליבים

3: ייקבעו עמדות הפעלה ובדיקה לעגלה, ושתי העמדות מצוידות במכשיר מיקום ובמכשיר תצוגה בטוחים ואמין

4: המתחם מורכב לחלוטין מלוח פלדה אלומיניום וגולוון, אשר מעובדים ומכופפים על ידי כלי מכונה ולאחר מכן מוברגים.

5: יש לו חוזק מכני גבוה והניקיון והיופי שלו מובטחים.

6: דלת המרכזיה מרוססת בפלסטיק, גם בעלת יכולת חזקה של עמידות בפני פגיעות והגנה מפני קורוזיה.

7: המתג הראשי עשוי להיות מסופק עם מפסק ואקום VD4 וסדרת C3 של מתג עומס מסוג קבוע מ-ABB, ניתן לספק גם מפסקי ואקום ביתיים שונים (כגון VS1, VH1, VK, ZN28) במקום אותו זר מוצרים.

8: דלת כניסה מותקנת עם חלון תצפית לבדיקת מצב הפעולה של הרכיבים בתוך החדר

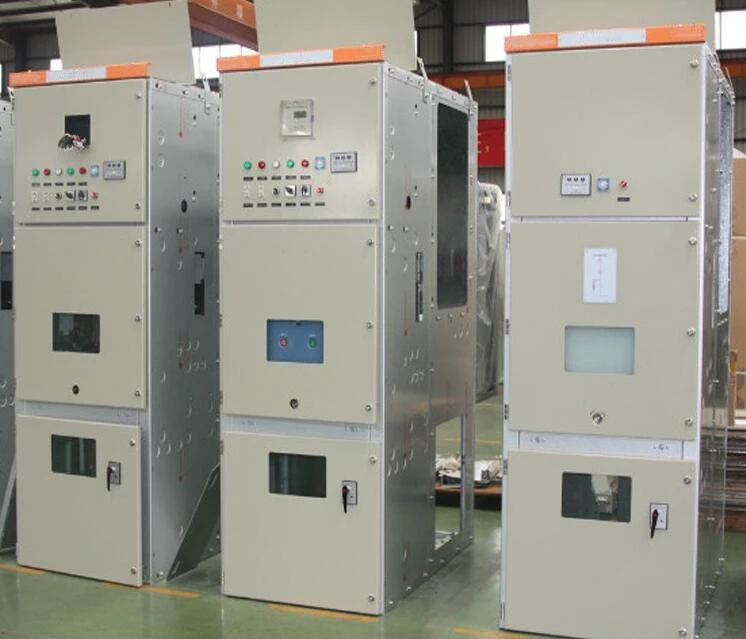

KYN28-12 (2)
