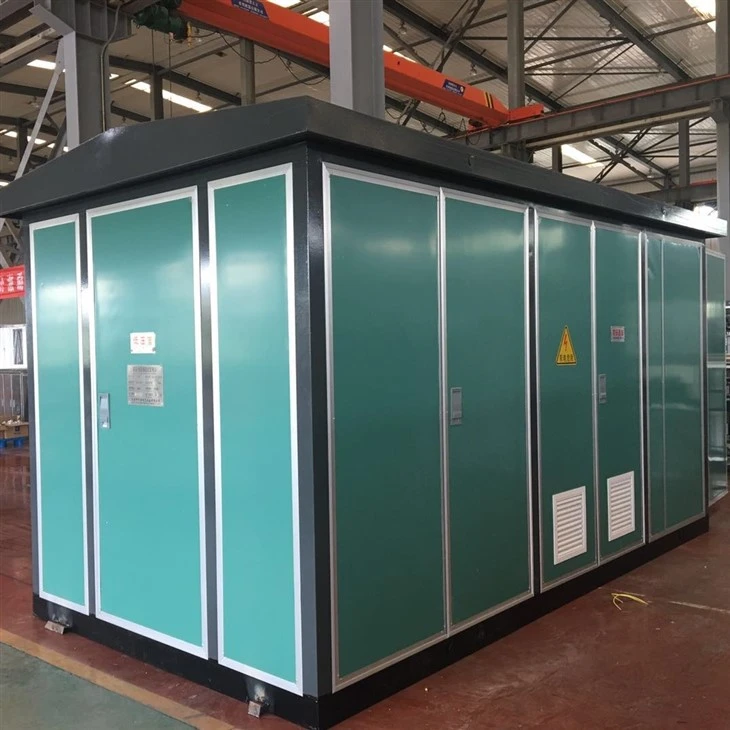

2023 HV ארון 35KV Switchgear Substation
תחנת משנה מסוג קופסה מתאימה לרובע מגורים, שינוי ציבורי עירוני, מרכז העיר השוקק, כוח בנייה וכן הלאה. משתמשים יכולים לבחור שינוי סוג התיבה בהתאם לתנאי שימוש שונים ולדרגת עומס. מאז הופעתה של תחנת המשנה התיבה, היא התפתחה במהירות רבה. במדינות מפותחות פותחו 70 אחוז משנאי ההפצה, וארצות הברית היוו 90 אחוז. ההתפתחות המהירה של המודרניזציה האורבנית של סין ושיפוץ רשת ההפצה העירונית תיושם באופן נרחב. מצב הסביבה.
תיאור
תחנת משנה 2023 HV ארון 35KV
תיאור מוצרים
תחנת המשנה האירופי, היא סט שלם של ציוד שנאי כוח חדש שפותח על ידי החברה שלנו על בסיס טרנספורמציה של רשת עירונית לאומית מה שהופך את השילוב האופטימלי עבור שנאי הכוח האטום טבול בשמן ורכיבים חשמליים במתח גבוה ונמוך. באמצעות אופטימיזציה של מבנה, המיתוג יהיה ממוזער במידה קיצונית אשר מפחיתה מאוד את השטח התפוס של השנאי המשולב עם יתרונות כגון נפח קטן, רעש נמוך, אספקת חשמל אמינה, מבנה סביר, גמיש להתקנה, קל לתפעול ויכול לפעול. עמוק לתוך מרכז העומס במידה מירבית וכו'. הוא יכול להרכיב מסוף אוטומציה של רשת (FTU) בארון רשת הטבעת במתח גבוה, לממש את הזיהוי האמין של קצר חשמלי ותקלת הארקה חד פאזית, ויש לו תפקיד של "ארבעה מרחוק", מה שמקל על השדרוג האוטומטי של הפצת הרשת. הוא נמצא בשימוש נרחב ברבעי מגורים מרכזים מסחריים תחנות תעשייה ומפעלי כרייה שדות תעופה מסילות ברזל בתי ספר בתי חולים, בניינים רבי קומות ומקומות.
מאפיינים:
1) שטח תפוס קטן יותר
2) יציב ואמין
3) קל להזזה, יפה ומעשי
4) העלות שלו נמוכה, ותקופת ההתקנה קצרה
תנאים סביבתיים:
גובה: 1000 מ' ומטה.
טמפרטורת הסביבה: - 25 ~ פלוס 40 C.
מהירות רוח: לא יותר מ-35 מטר לשנייה.
לחות יחסית: לא יותר מ-90 אחוז (פלוס 25 מעלות צלזיוס).
תאוצה אופקית סיסמית: לא יותר מ-{{0}}.4m/s, תאוצה אנכית: לא יותר מ-0.2m/s.
מקום שימוש: לא יהיו חומרים מוליכים, מאובקים, מסוכנים, קורוזיביים, דליקים ונפיצים המזיקים למתכות ולמבודדים.
כיצד לשפר ביעילות את היעילות של בניית תחנות מתג אנרגיה חדשות 35kV?
פרויקטים של אנרגיית רוח, פוטו-וולטאית ואנרגיה חדשה אחרת מורכבים בדרך כלל משני חלקים: אנרגיית רוח או שטחי שדות פוטו-וולטאיים ותחנות משנה או אזורי תחנות מאיץ. האנרגיה החשמלית המופקת על ידי מכשיר ייצור החשמל החדש באתר מוגברת על ידי שנאי הקופסה, ולאחר מכן נאספת ומתגברת על ידי קווי איסוף חשמל מרובים של 35kV בתחנת המשנה התומכת או בתחנת הבוסטר לפני שנשלחת באופן אחיד לתחנת המשנה של חברת רשת החשמל הסמוכה להשיג חיבור לרשת של אנרגיית אנרגיה חדשה.
תחנת מיתוג האנרגיה החדשה של 35 קילו וולט היא תצורת תחנת דחף נפוצה עבור פרויקטים של אנרגיה רוחנית, פוטו וולטאי ועוד פרויקטים חדשים של ייצור חשמל. בשל הבדלים בבחירה ובעיצוב הפריסה של ציוד עיקרי בין יחידות עיצוב שונות, הצורות הספציפיות של מתגי אנרגיה חדשות 35kV שונות, וכתוצאה מכך חוסר היכולת להשיג תכנון סטנדרטי של מתגי אנרגיה חדשים ותופסת שטח גדול, דבר שאינו תורם ליעילות של בניית תחנות מוקדמת ומביאה גם אי נוחות רבה לניהול התפעול והתחזוקה המאוחד והאינטנסיבי בעתיד.
אז איך נוכל לשפר ביעילות את היעילות של בניית תחנות מתג אנרגיה חדשות 35kV? יצרן בקתות טרומיות של Henan Fengyuan נמצא כאן כדי ללמוד על כך.
במהלך בניית מערכת תחנות מיתוג האנרגיה החדשה של 35kV, מושג תכנון סטנדרטי באמצעות שימוש בבקתות טרומיות, כולל שנאי SVG מטה ובקתות טרומיות. הבקתות הטרומיות כוללות בקתות SVG, בקתות שנאי הארקה, שנאי תחנות ותאי 400V, בקתות 35kV ובקתות ציוד משני. תאי ה-35kV מצוידים בהתקני חלוקת כוח של 35kV, ושנאי התחנה ובקתות 400V מצוידים בהתקני הארקה והתנגדות מלאים ושנאי תחנות; תא השנאי ההארקה מצויד בציוד כוח ובקרה SVG, ותא הציוד המשני מצויד בציוד DC ו-UPS, ציוד הגנת מערכת, ציוד תקשורת מערכת, ציוד אוטומציה של שיגור מערכת, מערכת אוטומציה מקיפה וציוד הגנה על רכיבים. התקן חלוקת הכוח של 35kV מחובר לשנאי SVG מטה, שנאי הארקה לניטור, התקן ערכת התנגדות מלאה, ושנאי תחנה. תוכנית בנייה זו יכולה לשפר את ניצול השטח, במקביל, היא משפרת למעשה את יעילות הבנייה של תחנות מיתוג אנרגיה חדשות 35kV, ומקלה על תפעול ותחזוקה אינטנסיבי של תחנות המעבר על ידי יחידות הבעלים.

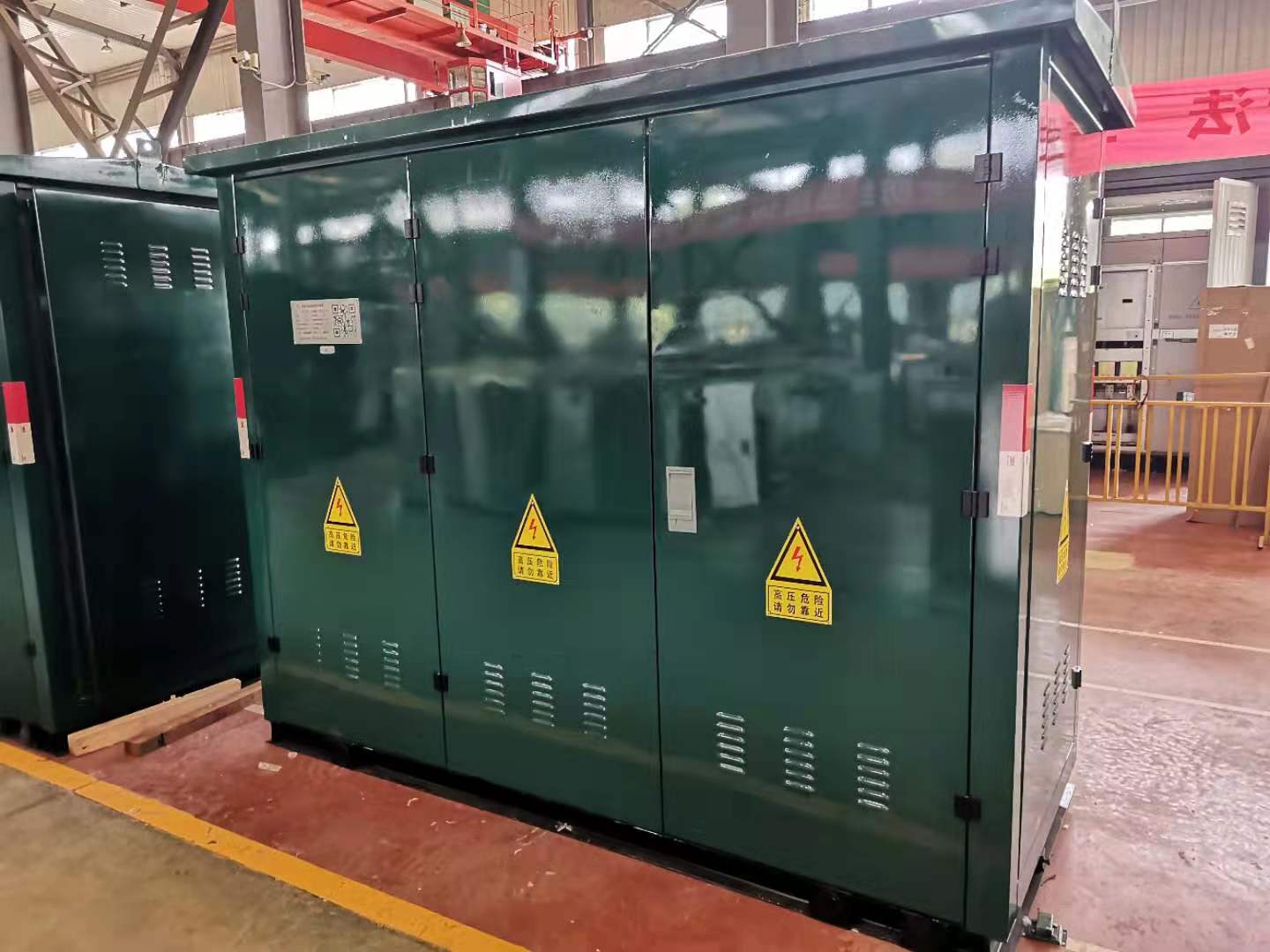

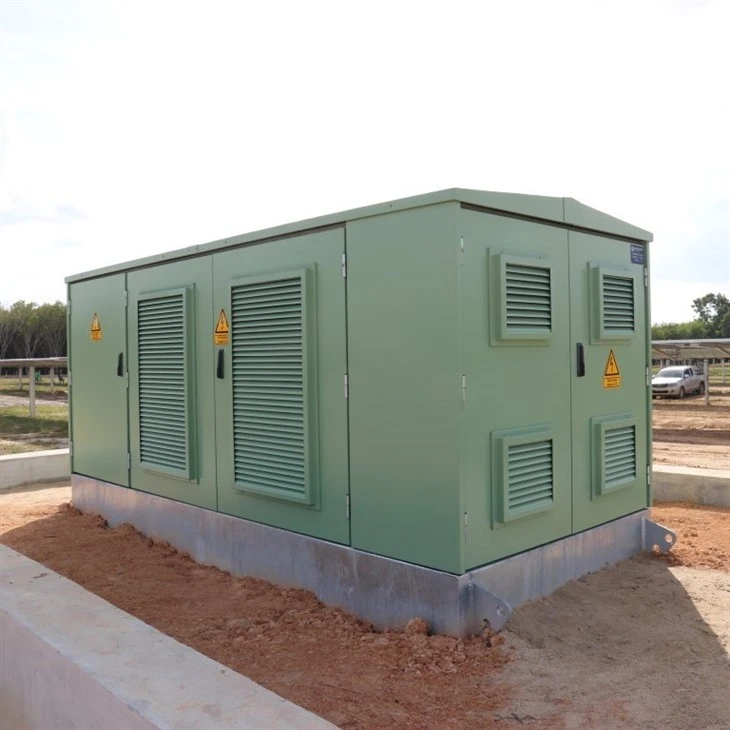

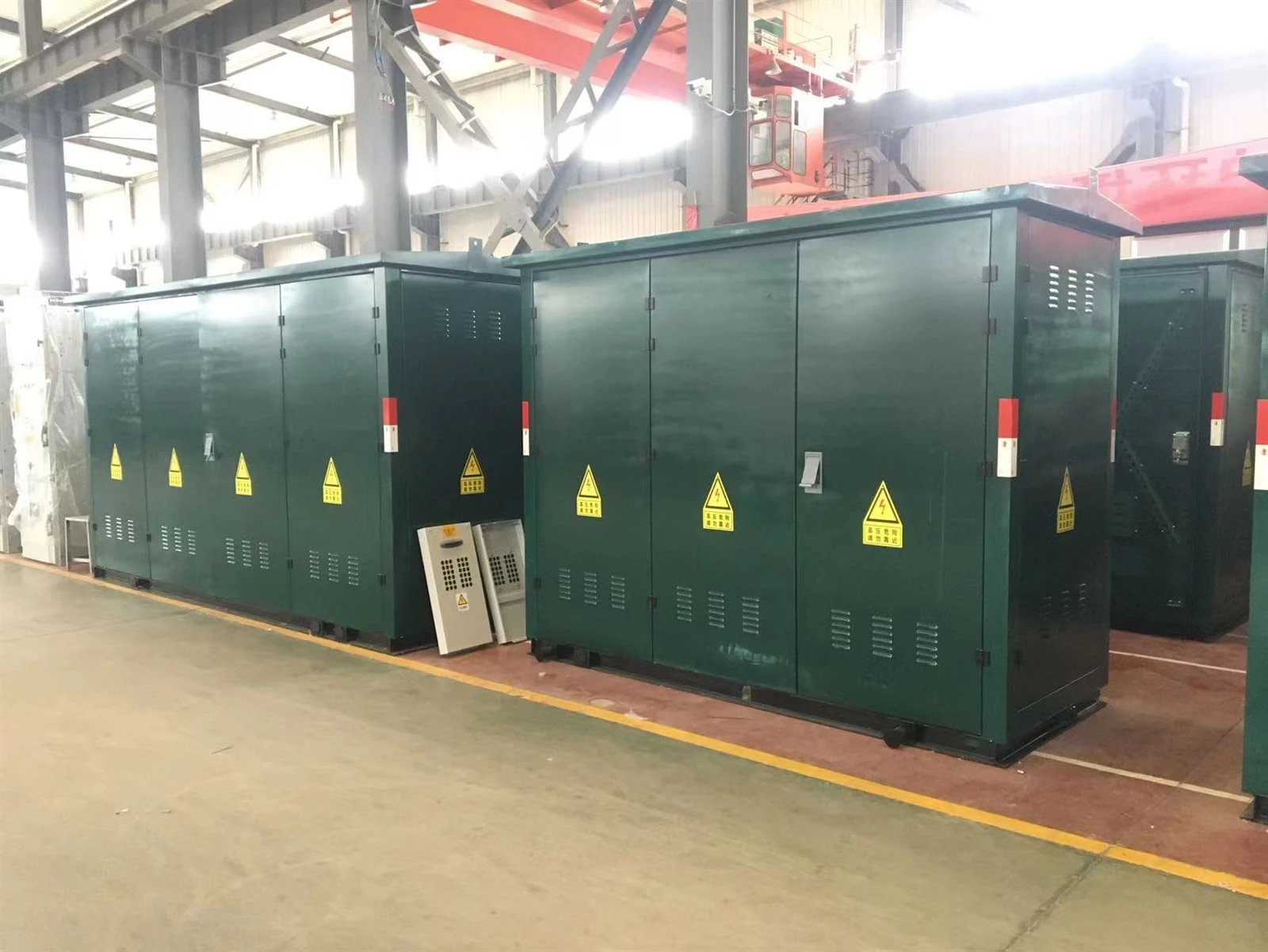

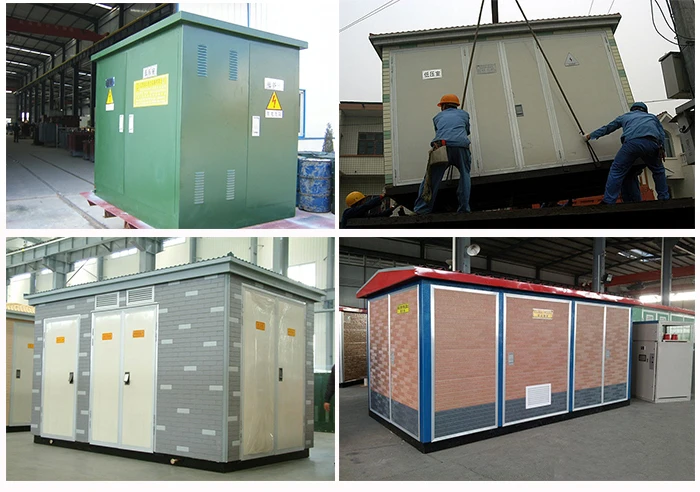

צילום מוצרים

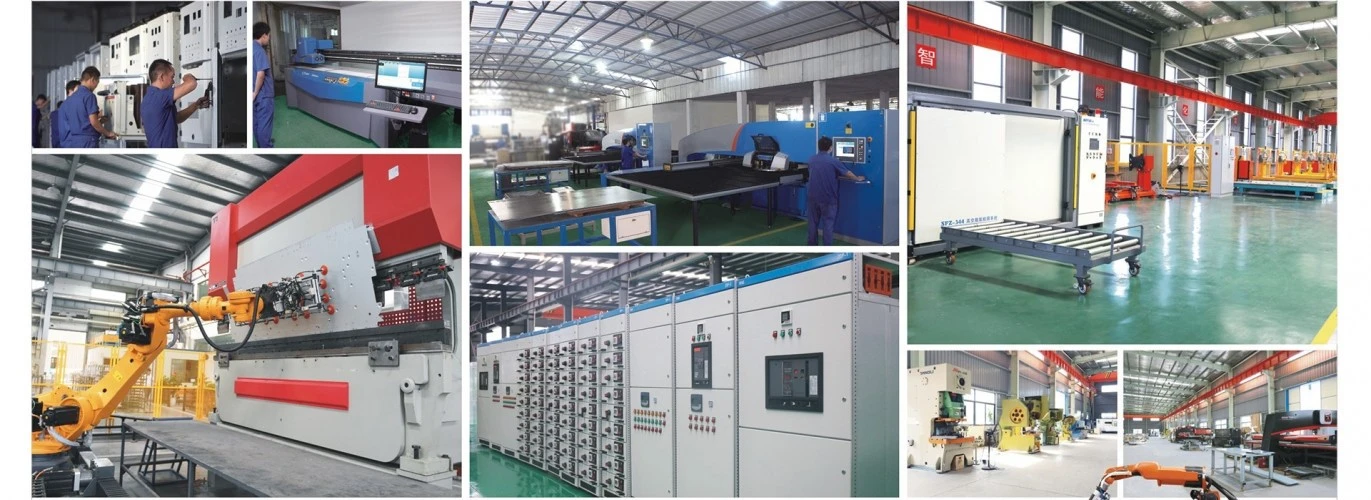

סדנת מפעל
תערוכה
שאלות נפוצות
ש 5: האם OEM/ODM זמין?
ת: כן, זה כן! המוצרים שלנו יכולים להיות מותאם אישית. יש לנו צוותי עיצוב ומהנדסים, אנחנו יכולים להתאים אישית מוצרים על פי הציור או הדרישות של הלקוחות.
ש 6: אתה יצרן או חברת סחר?
ת: אנחנו מפעל, כיצרן מקצועי של 100 אחוז עם ניסיון יצרן של 20 שנה, נוכל לייצר מוצרים על פי דרישות הלקוחות ויכולנו גם לשלוט באיכות המוצרים ב-100 אחוז.
ש7: האם ניתן לנהל משא ומתן על המחיר?
ת: כן, המחיר ניתן למשא ומתן. זה יכול להיות שונה על פי הכמות או החבילה שלך
ש8: מה דעתך על בדיקה?
ת: יש לנו את כל מערכת הבדיקה מחומר גלם ועד מוצרי קצה כולל בדיקת עליית טמפרטורה, בדיקת סוג מוליך ריסוס מלח, בדיקת חיים מכנית.
ש9: מה הם תנאי תשלום?
ת: TT, Paypal, ווסטרן יוניון, אבטחת סחר של עליבאבא ו-L/C מקובל. 30 אחוז T/T מראש, יתרה של 70 אחוז לפני המשלוח.
ש10: מה השירות שמציעה החברה?
ת: יש לנו צוות מהנדסים מקצועי שיכול לעצב ולפתח את התבנית כדי להגיע לדרישות שונות של לקוחות.
יש לנו גם את צוות המכירות להציע שירות טוב ממכירה מוקדמת ועד לאחר המכירה.
מוצר זה מותאם בדרך כלל.
אנחנו יצרנים ובעלי מחלקה טכנית מקצועית שיכולה לתכנן ולתת פתרונות בהתאם לצרכי הלקוח.
אנא לחץ על הכפתור למטה כדי לשלוח לנו את המידע, ואנשי המכירות שלנו יצור איתך קשר כדי לספק לך את שרטוטי העיצוב
להלן דוגמאות ללקוחות שלנו לעיונך
לקוחות וייטנאמים
| דרישות טכניות ומאפיינים של הציוד | ||||
| Re:82 מגדיר תחנת משנה קומפקטית | ||||
| פריט- לא. |
לוח זמנים של נתונים טכניים | יחידה | חובה (בשעה 3000 m |
נתונים מוצעים |
| דרישות נתוני מערכת | ||||
| 1.05.10 | מוליך נחושת תקוע להארקה | |||
| יַצרָן | - | |||
| חוֹמֶר | - | נְחוֹשֶׁת | ||
| צומת | מ"מ | >50 | ||
| אורך | m | >40 | ||
| 1.05.11 | מוטות הארקה | |||
| יַצרָן | - | |||
| סוּג | - | |||
| מאטריה! | - | |||
| אורך | m | |||
| חתכים לכל מוט | יח' | |||
| 1.6 | תחנות משנה קומפקטיות (אפשרות 1) | |||
| יַצרָן | - | פנגיואן | ||
| סוּג | - | בָּחוּץ | ||
| דרגת הגנה כוללת לתחנת משנה מלאה | - | IP 44 | IP 44 | |
| חומר המתחם | - | GI | ||
| מידות כוללות (ב x L x H) | ||||
| עבור S/S עם שנאי 1x50 kVA | מ"מ/מ"מ/מ"מ | 3000x1850x2150 | ||
| ■ עבור S/S עם שנאי 1x100 kVA | מ"מ/מ"מ/מ"מ | 3000x1850x2150 | ||
| עבור S/S עם שנאי 1x160 kVA | מ"מ/מ"מ/מ"מ | 3000x1850x2150 | ||
| • עבור S/S עם שנאי 1x250 kVA | מ"מ/מ"מ/מ"מ | 3000x1850x2150 | ||
| משקל כולל | ||||
| ■ עבור S/S עם שנאי 1x50 kVA | ק"ג | 1000 ק"ג. | ||
| ■ עבור S/S עם שנאי 1x100 kVA | ק"ג | 1000 ק"ג. | ||
| ■ עבור S/S עם שנאי 1x160 kVA | ק"ג | 1000 ק"ג. | ||
| ■ עבור S/S עם שנאי 1x250 kVA | ק"ג | 1000 ק"ג. | ||
| 1.6.1 | ציוד מיתוג 20 kV | |||
| יַצרָן | - | Chnt / שווה ערך | ||
| סוּג | - | RMU מקורה | ||
| מתח מדורג | kV | 20 | 20 | |
| מתח הפעלה מקסימלי | kV | 24 | 24 | |
| זרם מדורג | A | 400 | 400 | |
| זרם מדורג בזמן קצר | kA | 16 | 16 | |
| תדר כוח מדורג עומד במתח | kV | 50 | 50 | |
| עמידה במתח מדורג (ערך שיא) | k-^שיא | 125 | 125 | |
| מדיום בידוד | SF6/אוויר | SF6/אוויר | ||
| מעמד הגנה | lP4x | lP4x | ||
| זרם נתיך מדורג (עבור תא שנאי) | ||||
| עבור שנאי 50 kVA | A | 200 | ||
| עבור שנאי 100 kVA | A | 200 | ||
| עבור שנאי 160 kVA | A | 200 | ||
| עבור שנאי 250 kVA | A | 200 | ||
| מידות מיתוג | מ"מ/מ"מ/מ"מ | יוגש במהלך Engg מפורט. | ||
| 1.6.2 | 0.4 kV לוח הפצה | Chnt / שווה ערך | ||
| יַצרָן | - | |||
| סוּג | - | מקורה | ||
| מתח מדורג | kV | 0.6/1 | 0.6 | |
| בדיקת מתח | kV | 2.5 | 2.5 | |
| זרם מסילה מדורג | ||||
| עבור שנאי 50 kVA | A | 72.16 | ||
| עבור שנאי 100 kVA | A | 144.33 | ||
| עבור שנאי 160 kVA | A | 230.94 | ||
| עבור שנאי 250 kVA | A | 360.84 | ||
| חומר פס | - | נְחוֹשֶׁת | נְחוֹשֶׁת | |
| זרם קצר חשמלי מדורג | kA | 16 | 16 | |
| מעמד הגנה | IP4x | IP4x | ||
אם צריך פרטים נוספים, אנא אל תהסס לפנות אלינו
